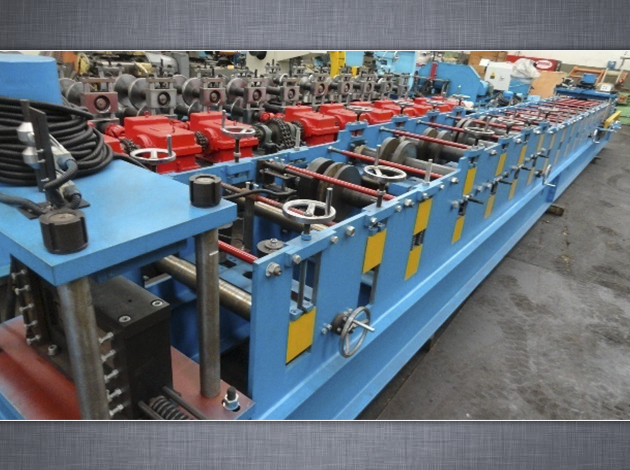

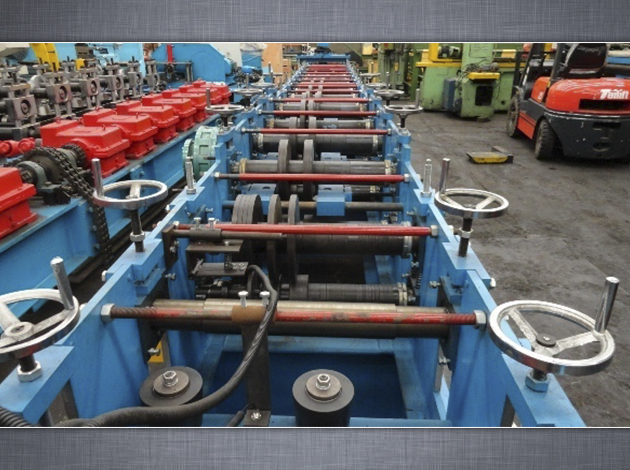

Conformadora de Perfiles en "C"

Código: 314-N
Marca: Modena
Modelo: GWC-300

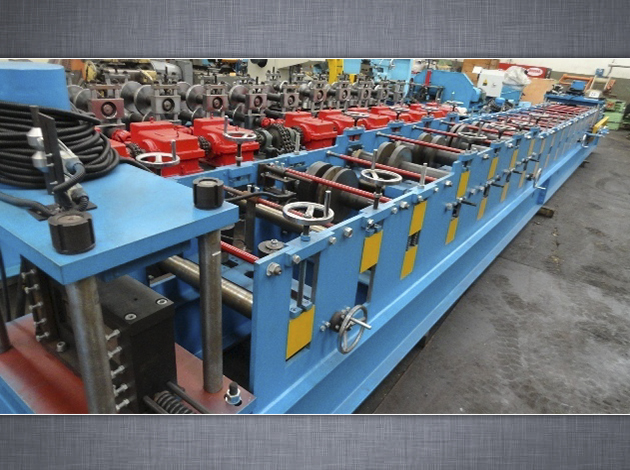

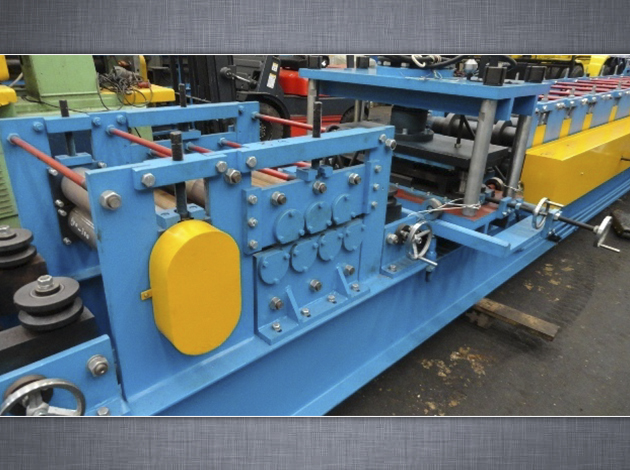

  • 14 estaciones de conformado.
  • Con herramental instalado para perfiles C de 80 a 300 mm de ancho, por 1.5 a 3.2mm de espesor de chapa.
  • Ancho máximo útil de trabajo 600mm.
  • Rodillos de  75 mm. de diámetro.
  • Distancia entre eje sup / inferior: 110 mm.
  • Distancia entre centro vertical entre ejes 250 mm. con regulación de 150mm.
  • Distancia entre centros, eje horizontal 400mm.

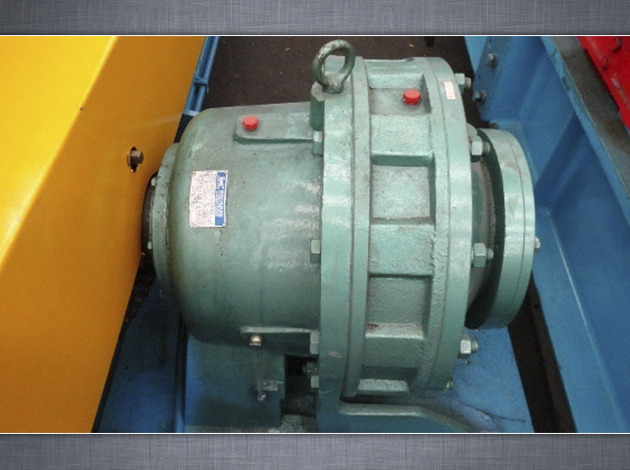

  • Transmisión a cadena en eje inferior.
  • Motor principal/ Servomotor: 30 HP. 2000 RPM.
  • Dispone de variador de velocidad electrónico.
  • Tablero electrónico de comando a distancia con pantalla táctil, equipo Panasonic.
  • 4 guiadores verticales de entrada.
  • 5 estaciones guiadoras verticales a lo largo de la línea.

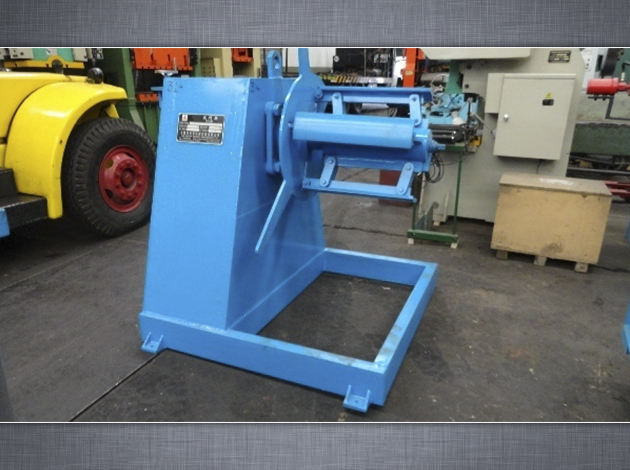

  • Se compone de Desbobinador de ancho máximo de 600mm.
  • Diámetro mínimo interno de bobina 440mm y máximo 620mm.

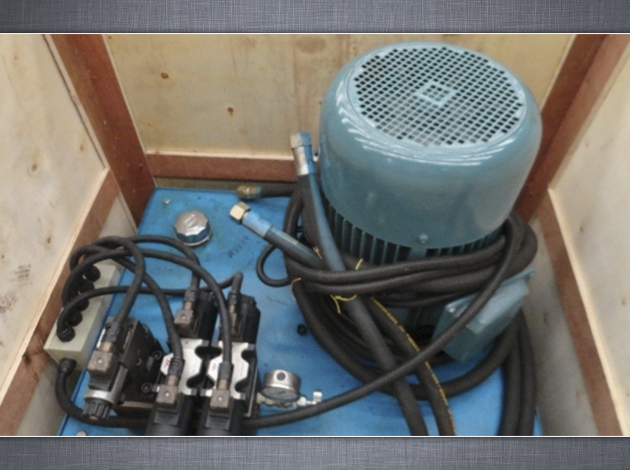

  • Incluye central  hidráulica con motor de 5 HP.
  • Guía de entrada regulable en el ancho 600mm.

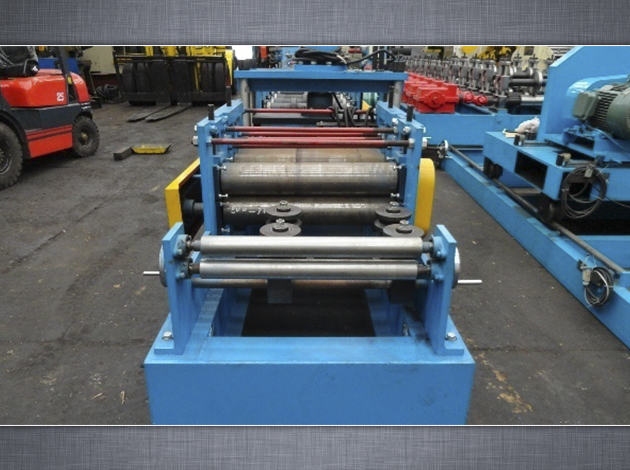

  • Planchador ancho 590mm. de 7 rodillos 4inf. Y 3 superiores. Diámetro de ejes 100mm.
  • Pinch rolls de entrada de con ejes de 100mm de diámetro.

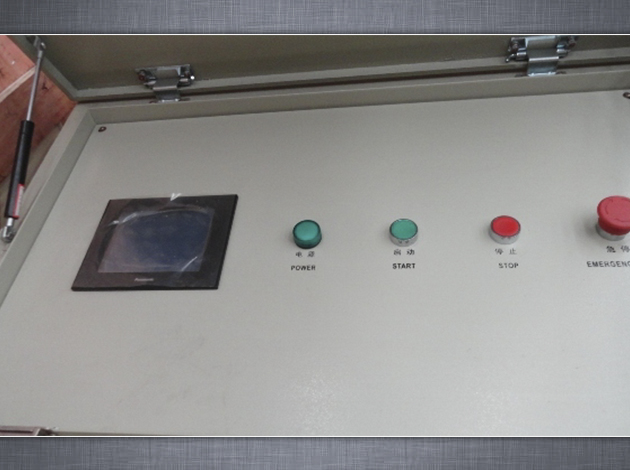

  • Tablero/panel de control PLC con pantalla táctil (touchscreen) Panasonic.
  • Sistema de corte hidráulico incorporado en la línea.
  • Sistema de punzonado de punta y cola a la entrada hidráulico autocentrante.
  • Largo de la conformadora 11.60 mts.

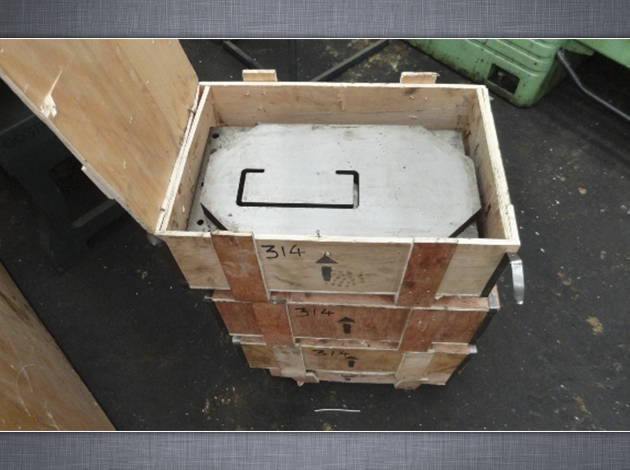

  • Matricería de corte adicional para 5 medidas diferentes.
  • Sistema de cambio rápido de rodillos de conformado.
  • Mesa de salida con sistema de rodillos de 12 metros de largo.
  • Peso del cuerpo ppal. De conformado 12000 kgs.
