Características

• Modelo: 14 pasos.
• Fabricante: Modena.

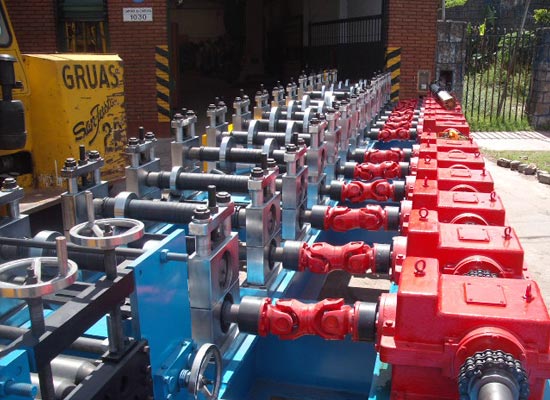

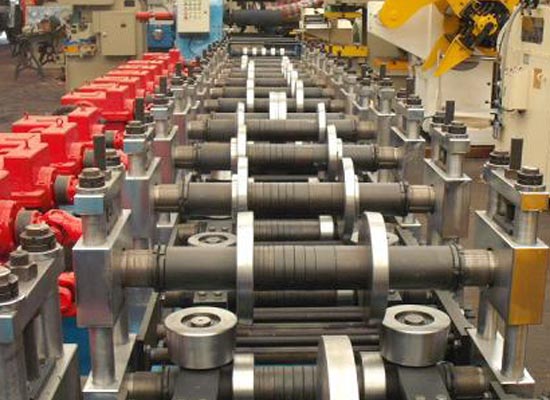

• 13 estaciones de conformado.
• Con herramental instalado para perfiles C de 80 a 300 mm de ancho, por 3.2mm de espesor.
• Ancho máximo útil de trabajo 600mm.
• Rodillos de 80 mm. de diámetro.
• Distancia entre eje sup /inferior: 110 mm.
• Distancia entre centro vertical entre ejes 170 mm. con regulación de 150mm.
• Distancia entre centros, eje horizontal 550mm.
• Transmisión cardánica en eje inferior. Primer paso doble transmisión.
• Motor principal: 22 KW.

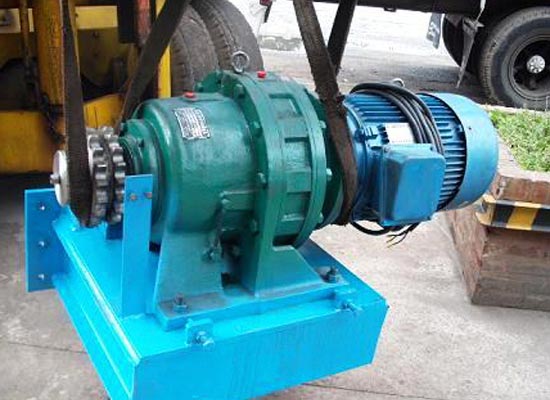

• Dispone de variador de velocidad electrónico con reductor.

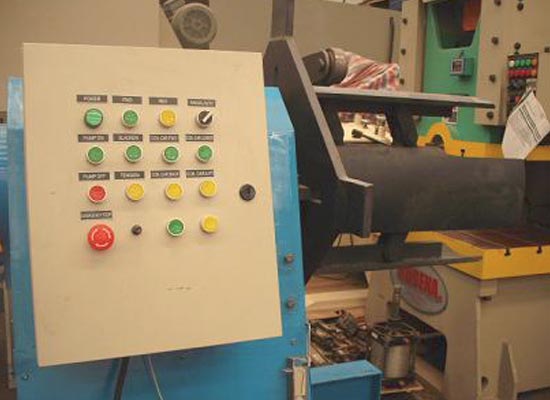

• Tablero electrónico de comando a distancia.
• Dispone de cuatro juegos de rodillos laterales.

Se compone de:

• Desbobinador de ancho máximo de 600mm. con expansión hidráulica, diámetro mínimo interno de bobina 440mm y máximo 620mm.
• Incluye eq. Hidráulico.
• Motor del desbobinador de 4 KW.
• Guía de entrada regulable en el ancho 600mm.
• Planchador ancho 590mm. de 7 rodillos 4inf. Y 3 superiores. Diámetro de ejes 80mm. con dos pinch rolls de entrada de 80mm.
• Tablero/panel de control PLC con pantalla táctil (touchscreen).

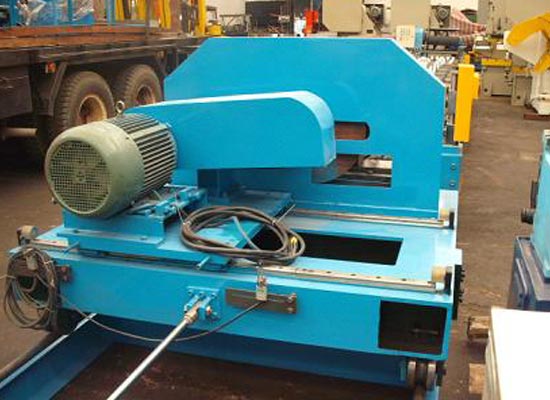

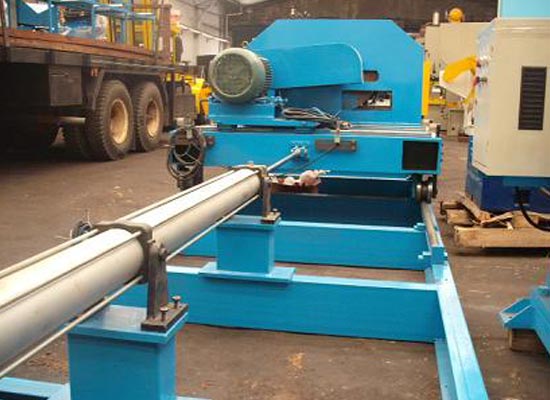

• Sistema de corte al vuelo con hoja de corte de 500mm de diámetro, con motor de 11 KW.
• Largo de la conformadora 9 mts.
• Largo del tren de corte 5 mts.
• Mesa de salida con sistema de rodillos de 8 metros de largo.
